Hydro-Tech Heat Transfer System
KENDON CPU Radiator (PAT.P 特許出願済)
Installation guide

Socketタイプ　マザーボードへの組込み対応品

Socket370、SocketA共通
　ソケットタイプマザーボードにKENDON CPU ラジエーターを組込む場合、最低限、下の4点のKENDON製品が必要です。(ペルチェ素子を使用しない場合も、ピラミッドバッファが、必要となります)

(表示価格は、消費税・送料を含みません)
KENDON
CPU ラジエーター基本セット
KR-1-S370A
16,500円

または

KENDON
CPU ラジエーター基本セット
KR-1Base
13,000円
+
KENDON Socket370・A
マザーボード用取付けキット
AD-370A　
2,880円
SANYO 80mm高速FAN
(フィンガーガード付)
2,850円
KENDON
オリジナルピラミッドバッファ
OPB-1025    3,300円
又は OPB-525    2,820円
(OPB-1025をお奨めします)
使用するCPUに適合した
KENDON OLGAアダプター
(コアを外力より保護します)
780円 から 1,230円




SocketAマザーボード専用
SocketAの周りにヒートシンク取付用の4つ穴があるマザーボードでは、下の組合せでご使用いただけます。
ソケットの爪を使用せずに、KR-1をより、強固に固定できます! 勿論、ペルチェ素子、プレッシャープレート、ピラミッドバッファとの併用も可能です!

Socketの周りにヒートシンク取付用の穴がない SocketAマザーボードには、使用できません。
ピラミッドバッファは、OPB-1025をお使いください。(表示価格は、消費税・送料を含みません)
KENDON
CPU ラジエーター基本セット
KR-1Base
13,000円
SANYO 80mm高速FAN
(フィンガーガード付)
2,850円
AD-SOA
2,880円
注: 現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定して販売を行っています。
 KENDON
オリジナルピラミッドバッファ
OPB-1025    3,300円
又は OPB-525    2,820円
(OPB-1025をお奨めします)
 使用するCPUに適合した
KENDON OLGAアダプター
(コアを外力より保護します)
780円 から 1,230円
FC-PGA2タイプの
新Pentium3等は、構造上
OLGAアダプターは
不用です。

Socket370、SocketA共通
更にKENDONプレッシャープレート及び"PGS"グラファイトシートを使用することにより、より安定した取付けが可能となります。　
(表示価格は、消費税・送料を含みません)


KENDON プレッシャープレートセット
PP-1
4,750円
"PGS"グラファイトシート
GS-25S(25mm角２枚セット)  1,420円
GS-40S(40mm角２枚セット)   2,980円


■ペルチェ素子のご使用は、お客様のご判断に基づきお願い申し上げます。 (当方では、取り扱っておりません)

Socketタイプ　マザーボードへの組込み

　ソケットタイプマザーボードにKENDON CPU ラジエーターを組込む場合、以下の点に注意する必要があります。

Socket M/Bへの組込み寸法概略　

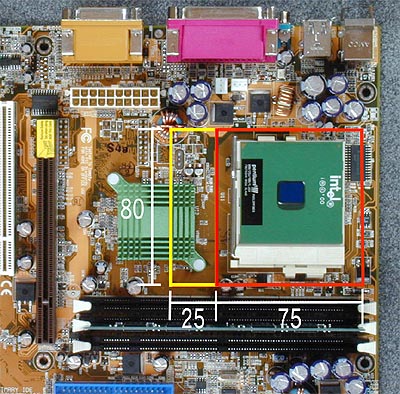

　下の写真の赤ラインは、KENDON CPU ラジエーターの本体を示し、黄ラインは、ファンを示す。この例では、ファンはKENDON CPU ラジエーターの左側に組込んでいるが、ファンを右側へ移動させる事も可能。ピラミッドバッファ(OPB-1025)+ペルチェ素子使用の場合は、計14mmの高さを稼げ、ソケットの周囲に高さ20mmのコンデンサーが立っていても、コンデンサー上をクリアーして取付け可能。

Socket370の例、SocketAの場合も同等です。(単位mm)
(この寸法には、KENDON CPU ラジエーター取付金具、ファンのフィンガード等は、含まれていません)

KENDON プレッシャープレート取付例

ペルチェ素子+ピラミッドバッファを締付け、しっかりホールドします。ペルチェ素子の両面にグラファイトシートを用いる場合にも、しっかりとグラファイトシートを圧接できます。CPUコアに余計な締付圧をかけずに済みます。


Socket370・SocketA用クランプの取り付け

Socketタイプ M/Bに使用する場合は、赤マーキングの穴を使って下さい。

取付参考写真

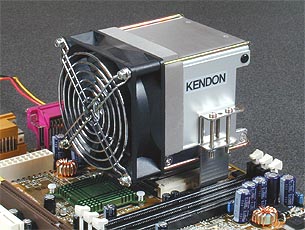

ASUS CUV4X　取付け例
殆どのSocket370、SocketAの場合、この様な組込みとなる。ソケットの周囲に高さ20mmのコンデンサーが立っていても、ピラミッドバッファ(OPB-1025)+ペルチェ素子を使用すれば、M/B基板よりコアまでの高さ＋14mmの高さでコンデンサー上をクリアーできる。


ASUS A7　取付け例
SocketAタイプM/Bは、ソケット周りに余裕が多いものが殆どで、○


ASUS CUSL2　取付け例
特殊な装着例で、AGPスロット側に背の高いコンデンサーがありファン取付けの障害となる為、このような取付けとなる。M/B端部よりファンが突出するが、最近のタワー型ケースでは、M/B上端部から電源にかけてのスペースが広いものがあり (Owltech OWL-602WS、Justy CT2700、星野金属製の大型タワーケース等)、このようなケースを選べは、インストレーションが可能。



KENDON SocketAマザーボード取付け強化アダプター AD-SOA

SocketAの周りにヒートシンク取付用の4つ穴があるマザーボードで使用できます。
現在、市販されている多くのSocketAマザーボートに、使用できます。

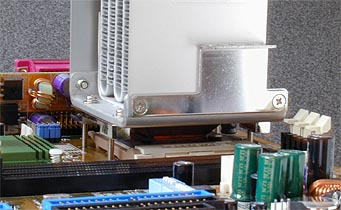

SocketAの爪を使用せず、マザーボートのSocket周りにある４つのファン取り付け穴を使用し、KR-1をSocketAマザーボートに直接ガッチリと固定します。バックプレートには、18-8ステンレスを使用　オススメです ! ピラミッドバッファは、OPB-1025をお使いください。


プレッシャープレートPP-1も使用できます。実際には、ファンを装着します。(写真は、KR-1-S370Aを使用していますが、KR-1BaseでもOKです)
